SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!
| Ferry Sally (2058) Příspěvky: 0 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 8. dub 2014 21:47:05
|
| Ferry Sally (2058) Příspěvky: 0 |

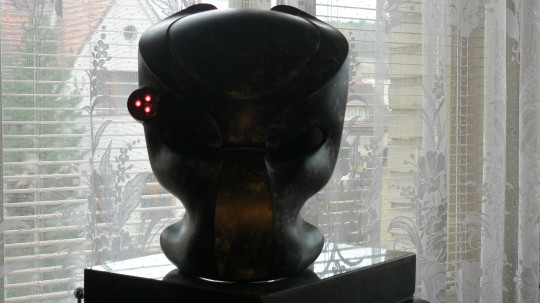

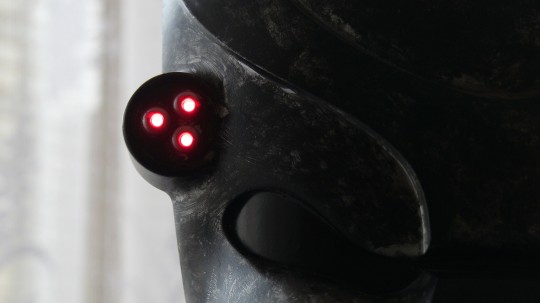

Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 8. dub 2014 21:52:57 Posílám pár obrázků pro lidi, kteří by si chtěli masku upravit jako já - aby zaměřovač svítil. |
| Ferry Sally (2058) Příspěvky: 0 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 8. dub 2014 21:54:59
|
| Ferry Sally (2058) Příspěvky: 0 |

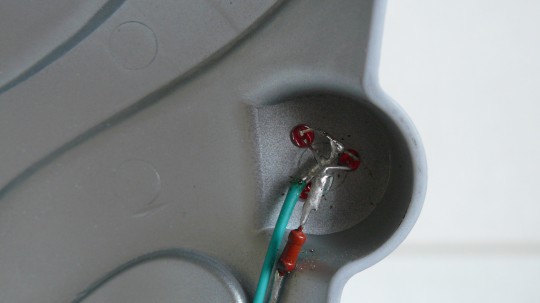

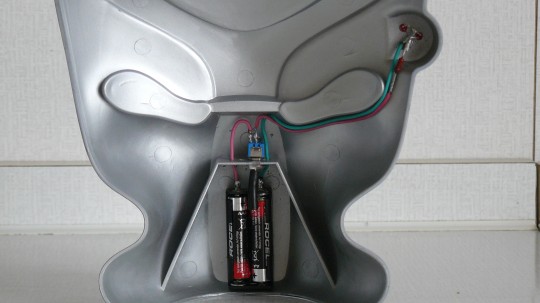

Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 8. dub 2014 22:39:32 Ten obrázek zevnitř masky ukazuje jak je vše uděláno. Mezi kusadly je v masce místo,kam se vejde držák na dvě mikrotužkové baterie, které vydrží svítit při průměrné kapacitě 1200 mAh (alkalická) cca. 38 hod. Nad držákem baterií v přepážce je umístěn páčkový mikrovypínač, ledky mají na plusovém (červeném) vodiči předřazen srážecí odpor 100R pro všechny tři diody. Dvě nikrotužky dávají 3V (2x1.5V), diody mají max. napájení 1.85V, při tomto zapojení odebírá každá dioda cca.11mA. Diody mají průměr 3mm, je třeba použít max. 3mm vrták, po ustavení diod do otvorů se před letováním zakápne zezadu každá dioda vteřinovým lepidlem (diody před zalepením vyzkoušet jestli svítí na 2V)
|
| Ferry Sally (2058) Příspěvky: 0 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 8. dub 2014 22:47:28 Když Vám nebude při výrobě něco jasné napište mi na můj e-mail: Fra.S@seznam.cz nebo zavolejte na tel.č.720 263 760. Ferry Sally. |
| EifelCZ (2823) Příspěvky: 35 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od EifelCZ (2823) » pá 11. dub 2014 14:27:01 Ferry Sally píše:
Ten obrázek zevnitř masky ukazuje jak je vše uděláno. Mezi kusadly je v masce místo,kam se vejde držák na dvě mikrotužkové baterie, které vydrží svítit při průměrné kapacitě 1200 mAh (alkalická) cca. 38 hod. Nad držákem baterií v přepážce je umístěn páčkový mikrovypínač, ledky mají na plusovém (červeném) vodiči předřazen srážecí odpor 100R pro všechny tři diody. Dvě nikrotužky dávají 3V (2x1.5V), diody mají max. napájení 1.85V, při tomto zapojení odebírá každá dioda cca.11mA. Diody mají průměr 3mm, je třeba použít max. 3mm vrták, po ustavení diod do otvorů se před letováním zakápne zezadu každá dioda vteřinovým lepidlem (diody před zalepením vyzkoušet jestli svítí na 2V)
tak tohle je fakt pecka kamaráde :-D takhle originálně si vylepšit masku :-D tos to tam nějak vyvrtal ?? Asi jo ne? |
| tolki (265) Příspěvky: 49 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od tolki (265) » út 29. dub 2014 14:06:20 Svítíci zaměřovat je hodně pěkný - a přitom tak jednoduchý na provedení:-) Díky za tip. |
| Ferry Sally (2058) Příspěvky: 0 |

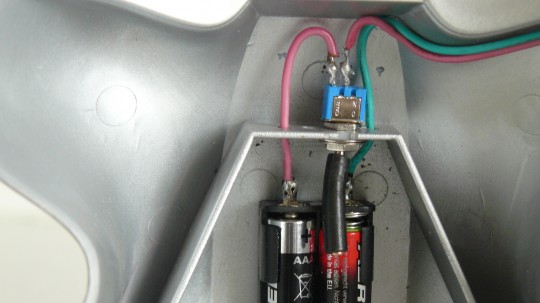

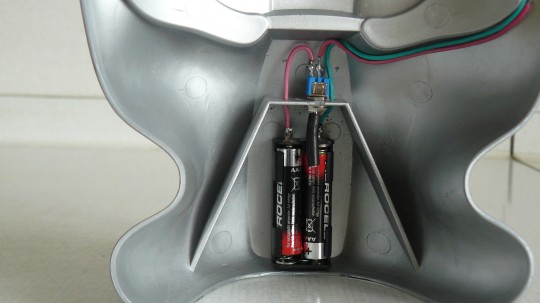

Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 20. kvě 2014 00:18:59 Ještě posílám pár fotek,třeba jak jsem prodloužil silnou bužírkou mikrovypínač, aby se dal zapnout zespoda (nahmatat) i když je maska nasazena na "držce" Predátora. Držák mikrotužkových baterií je na masce přilepen (zevnitř) oboustranou lepící páskou asi ve třech nebo čtyřech vrstvách (maska není v místě lepení úplně rovná - je mírně prohnutá, proto ty vrstvy). Lepí se proto, aby nebyli ze předu masky vidět žádné šrouby nebo nějaké podobné uchycení. |
| Ferry Sally (2058) Příspěvky: 0 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 20. kvě 2014 00:21:10
|
| Ferry Sally (2058) Příspěvky: 0 |
Re: SOUTĚŽ: Pochlub se s hlavou PREDÁTORA!od Ferry Sally (2058) » út 20. kvě 2014 00:22:57
|
